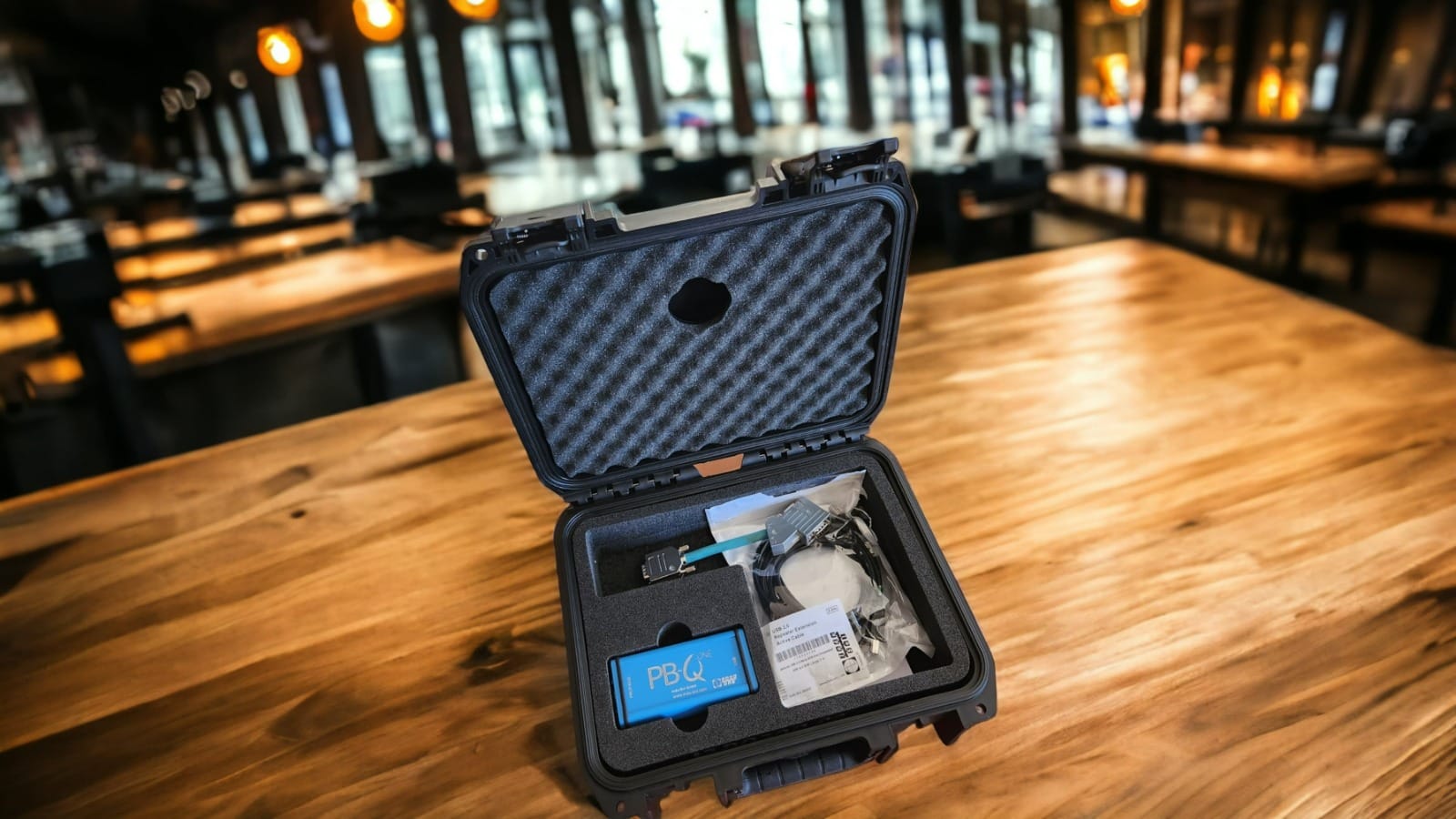

PB-Q one

El tester en línea para redes PROFIBUS: ¡Conéctalo, Mide, Obtén Resultados! ¡Olvídate de las tablas y diagramas complicados e incomprensibles! El tester PROFIBUS PB-Qone permite un mantenimiento moderno: obtienes resultados de medición precisos en segundos, los cuales se pueden evaluar fácilmente gracias a la pantalla gráfica basada en el principio de semáforo. Es el único dispositivo en el mercado que ofrece detección completamente automática y no reactiva de la topología PROFIBUS en condiciones de producción en funcionamiento. Estas y otras características útiles del compacto dispositivo multifuncional lo hacen imprescindible para cualquier ingeniero de mantenimiento que busque un diagnóstico de calidad sencillo en la red PROFIBUS.

Tus ventajas con el tester PROFIBUS:

✓ Ahorras tiempo – El PB-QONE proporciona resultados de medición en segundos que se pueden evaluar fácilmente.

✓ Ahorras esfuerzo – El PB-QONE es fácil e intuitivo de usar, incluso sin conocimientos previos.

✓ Ahorras dinero – El PB-QONE es un dispositivo multifuncional asequible que te apoya en muchas tareas de mantenimiento PROFIBUS.

✓ Un dispositivo para física y lógica – El PB-QONE es un dispositivo multifuncional que evalúa de manera confiable tanto la física como la comunicación de tu red PROFIBUS DP y PA.

✓ Un dispositivo para muchas tareas – Con el PB-QONE, tienes un dispositivo multifuncional asequible para la puesta en marcha, mantenimiento, servicio y resolución de problemas de tus redes PROFIBUS.

INspektor PROFINET

El PROFINET-INspektor® NT es una herramienta de diagnóstico importante para la certificación, puesta en marcha e inspección de redes PROFINET recién instaladas. Dependiendo de las funciones de activación predefinidas, los eventos se registran en el PROFINET-INspektor® y se resumen y almacenan por dispositivo. De este modo, el INspektor® detecta valores de calidad como la carga de red, el rendimiento de datos, la tasa de refresco, los huecos de telegramas y el jitter de telegramas, que reflejan el estado actual de la calidad de comunicación. Estos parámetros sirven como criterios para la puesta en marcha e inspección de nuevas instalaciones, así como información importante para el mantenimiento y el (servicio) remoto.

Características comprobadas

  • Aceptación según las Directrices de Diseño PROFINET y la Guía de Puesta en Marcha de PROFIBUS & PROFINET International
  • Análisis y evaluación independiente de la comunicación en tiempo real PROFINET
  • Determinación de topología incl. gestión de activos
  • Descripción detallada y presentación de la red PROFINET
  • Informe completo de aceptación con toda la información relevante de los eventos
  • Representación de los switches PROmesh
  • Visualización de estadísticas de puertos relevantes para el estado y corrientes de fuga
  • Valores umbrales autolearning – Los umbrales se determinan automáticamente para alertas después de la prueba de aceptación
  • Pantalla táctil que muestra errores directamente
  • Estadísticas de jitter para todos los dispositivos
  • Opción para realizar diagnóstico de red activo o pasivo
  • Monitoreo ininterrumpido, incluso con alta carga de red
  • Sincronización a través de servidor de tiempo

Características de seguridad del PROFINET-INspektor® NT

  • Detecta dispositivos nuevos y desconocidos en la red
  • Registra la programación o manipulación no autorizada del controlador
  • Identifica incluso las más pequeñas sobrecargas en la resolución de cargas de red exactas hasta el milisegundo
  • Reconoce la manipulación de telegramas basada en un aumento del jitter

El PROFINET-INspektor® NT está integrado permanentemente en la red de la planta y monitorea de forma continua el tráfico lógico de telegramas durante las condiciones de producción en funcionamiento. El operador de la planta conoce en todo momento el estado actual de la red y, por lo tanto, puede tomar medidas concretas antes de que el campo de bus falle y la planta se detenga. La integración del PROFINET-INspektor® en el sistema de detección es posible y útil para el monitoreo permanente.

Interfaz web integrada Gracias al servidor web integrado del PROFINET-INspektor® NT, el estado de la red puede mostrarse sin software adicional en cualquier PC con un navegador de internet. A través del contacto libre de potencial, se puede configurar una alerta visual.

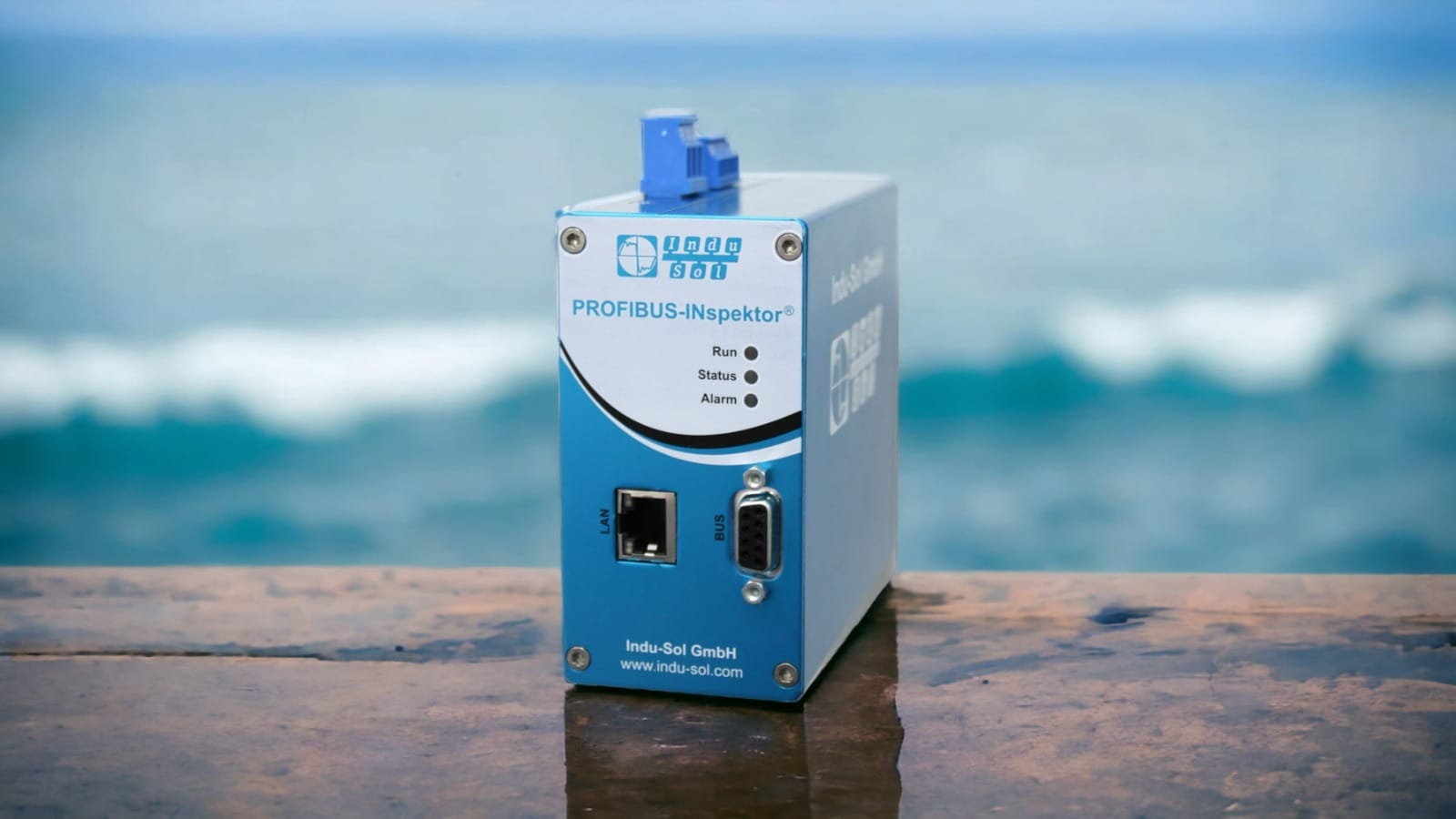

PROFIBUS INspektor NT

Características destacadas del PROFIBUS-INspektor® NT:

  • Crónica de todos los eventos para una visión rápida y fácil.
  • Ciclo de vida de la red y el estado actual del bus de un vistazo.
  • Opciones de alerta a través de contacto de conmutación, indicador LED, notificación por correo electrónico o trampa SNMP.
  • Topología con visualización del estado para una rápida localización de puntos débiles en el proyecto PROFIBUS.
  • Informe de inspección generado automáticamente con todos los detalles importantes de los eventos (modo de aceptación).

Con el PROFIBUS-INspektor® NT, estás bien equipado para «llegar a la jubilación» con tus sistemas PROFIBUS sin interrupciones. La versión compacta combina todas las funciones necesarias para diagnóstico, alarma y lectura de datos PROFIBUS en un solo dispositivo. Esta gama de funciones permite que el PROFIBUS-INspektor® NT también se utilice para aplicaciones móviles, así como para fines de aceptación y servicio.

El dispositivo de diagnóstico PROFIBUS-INspektor® NT registra tu red PROFIBUS con todos los dispositivos activos y los visualiza claramente mediante una interfaz web integrada. Como recolector de datos pasivo, monitorea el tráfico lógico de datos y te alerta al primer signo de mal funcionamiento, no solo cuando tu sistema PROFIBUS ya ha fallado. El PROFIBUS-INspektor® NT permite un análisis completo en línea de todos los eventos relevantes para la calidad, tales como:

  • Mensajes de error
  • Repeticiones de mensajes
  • Fallos de dispositivos
  • Datos de diagnóstico de dispositivos
  • Reinicios
  • Tiempos de ciclo del BUS

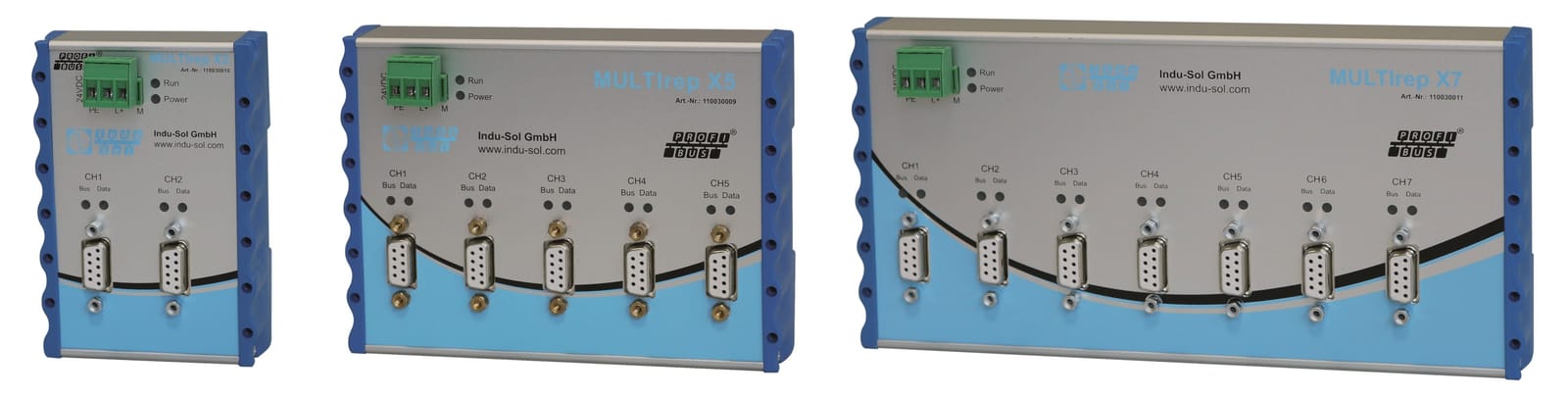

PROFIBUS MULTIrep

Los repetidores PROFIBUS MULTIrep X2, X5 y X7 no solo cumplen con todos los requisitos para un cableado PROFIBUS moderno y flexible. Gracias a la función de supresión de interferencias integrada, también aseguran la mayor estabilidad posible en la comunicación de datos.

Gracias a los diagnósticos integrados, el LED de estado claramente visible y la supresión automática de interferencias, los repetidores PROFIBUS MULTIrep permiten una fácil y precisa resolución de problemas.

El uso de estos repetidores permite la extensión de una red PROFIBUS a un máximo de 126 estaciones, así como la extensión de la longitud del cable dependiente de la velocidad. Se permite un máximo de 32 estaciones (31 + repetidor) por segmento. El MULTIrep regenera la señal de voltaje en dos, cinco o siete direcciones y la eleva al nivel estándar de PROFIBUS. Físicamente, esto da lugar a hasta siete segmentos que están aislados galvánicamente entre sí.

Características principales de la serie MULTIrep

  • Extensión de su proyecto PROFIBUS, hasta 126 estaciones (estructura en estrella posible)
  • Estabilización/regeneración de señal para una comunicación de datos sin problemas
  • Informes de anomalías lógicas y físicas en el tráfico de datos PROFIBUS
  • Aislamiento de errores en segmentos individuales mediante filtrado automático
  • Diagnóstico simplificado y resolución de problemas acelerada mediante delimitación de segmentos con estado de error.

La serie MULTIrep, con el repetidor básico compacto X2 y los repetidores múltiples X5 y X7, forma la base ideal para una topología PROFIBUS robusta en forma de estrella. Además del diseño compacto, los repetidores MULTIrep destacan por su fácil manejo. El cableado PROFIBUS se realiza mediante los probados y robustos conectores D-SUB. No hay interruptores DIP o puntos de terminal propensos a errores. Una característica especial de la serie MULTIrep es la función de diagnóstico integrada. El tráfico de datos se supervisa permanentemente y el estado de salud de cada segmento se indica mediante LEDs.

Regeneración de señal para una comunicación de datos sin problemas Mediante el uso de repetidores MULTIrep, la señal de voltaje necesaria para la comunicación de datos se regenera en ambas direcciones de la línea y se eleva al nivel normal de PROFIBUS. Sin embargo, el contenido de la señal permanece sin cambios. Esto garantiza una comunicación de datos fluida en segmentos más grandes y/o tramos de cable largos.
