Capacitación
PLC Siemens S7-1200/S7-1500: Programación y Diagnóstico
Conéctate de forma segura a un PLC S7-1200 o S7-1500 en operación, interpreta la lógica existente y diagnostica fallas con TIA Portal. 9 laboratorios prácticos sobre equipos reales.
Próxima fecha
18 al 20 de agosto de 2026
Lugar
Talcahuano
Valor
$290.000 por participante, en nuestras instalaciones
¿Lo necesitas en tu planta? Los cursos cerrados en dependencias del cliente se cotizan aparte.
Inscripciones cerradas
Este curso no tiene fechas abiertas por ahora. Déjanos tus datos y te avisamos apenas confirmemos la próxima.
Objetivo del curso
A través de este curso, el participante podrá conectarse de forma segura a controladores SIMATIC S7-1200 y S7-1500 en operación, interpretar la lógica de control existente y diagnosticar fallas de hardware, señales y comunicación utilizando las herramientas de TIA Portal, reduciendo los tiempos de detención de máquina.
Al terminar, el participante será capaz de
- Identificar la arquitectura de hardware de las familias S7-1200 y S7-1500, sus módulos de expansión y el rol de la SIMATIC Memory Card.
- Establecer conexión online con un PLC en producción sin alterar el proceso, respetando niveles de protección y buenas prácticas de seguridad.
- Realizar carga y descarga de proyectos (Upload/Download), igualación Online/Offline y respaldos completos del programa de la CPU.
- Interpretar y modificar lógica básica en lenguaje KOP: contactos, bobinas, enclavamientos, flancos, temporizadores, contadores, comparadores y MOVE.
- Escalar señales analógicas industriales (4–20 mA / 0–10 V) a unidades de ingeniería mediante NORM_X y SCALE_X, y configurar límites de alarma.
- Diagnosticar fallas de hardware, programa y red PROFINET utilizando el búfer de diagnóstico, tablas de observación y forzado, referencias cruzadas, vista de topología y la herramienta Trace.
Un curso hecho para el que tiene que resolver en planta
Este no es un curso de laboratorio teórico. Está construido alrededor de una pregunta muy concreta: cuando la máquina se detiene y nadie sabe por qué, ¿qué hace usted?
Los tres días avanzan en ese orden: primero conectarse a un PLC en producción sin alterar el proceso, después entender y modificar la lógica que ya está cargada, y finalmente diagnosticar. El tercer día completo está dedicado a troubleshooting real, con fallas inducidas por el instructor que cada equipo tiene que encontrar.
Nueve laboratorios sobre equipos reales
Cada bloque teórico cierra con un laboratorio sobre maletas de entrenamiento con CPU S7-1200 y S7-1500. Se trabaja con hardware, plano eléctrico y red PROFINET de verdad: se asignan IP y Device Name, se hace upload desde una CPU desconocida, se escalan señales de 4–20 mA con un generador y se llevan CPU a STOP para aprender a levantarlas.
El último laboratorio es un escenario de emergencia cronometrado: tres fallas ocultas —un nombre de dispositivo borrado, un cable desconectado y un error de programa— que hay que diagnosticar usando búfer de diagnóstico, vista de topología y Trace.
Dónde se dicta
Es presencial en Talcahuano, Región del Biobío, en grupos pequeños para que cada participante tenga tiempo efectivo frente al equipo. La dirección exacta del recinto y el horario de las jornadas se confirman al inscribirse, junto con el resto de la información logística.
También lo dictamos cerrado en dependencias del cliente, adaptado al equipamiento que la empresa tiene instalado: en ese caso coordinamos fecha, lugar y contenidos con el equipo técnico.
Antes de inscribirte
- Pago con tarjeta: al inscribirte puedes pagar en línea con tarjeta de crédito o débito a través de MercadoPago y tu cupo queda confirmado al instante. La cantidad de cuotas disponibles y sus condiciones dependen del banco emisor de tu tarjeta.
- Pago por transferencia: también puedes elegirla. Al completar la inscripción recibes un correo con tu código y te respondemos con los datos para transferir.
- Si no puedes asistir: avisando hasta 48 horas antes del inicio te devolvemos el 80% de lo pagado. Dentro de las 48 horas previas o una vez comenzado el curso no corresponde devolución. Si el curso lo cancelamos nosotros, te devolvemos el 100%. Está todo en los términos de inscripción.
- Franquicia SENCE: este curso no cuenta con código SENCE. Se factura como capacitación directa a la empresa o al participante.
- Documento tributario: emitimos boleta o factura. Para factura, indica razón social y RUT al inscribirte.
Programa del curso
Descargar en PDF3 bloques · 49 temas · 9 laboratorios prácticos
1 Día 1 — Conectividad, Hardware y Entorno TIA Portal 8 horas
-
Jornada 1 (2 horas)
El ecosistema S7-1200 y S7-1500
- S7-1200 (gama media / compacta)
- S7-1500 (gama alta / modular)
- Módulos de expansión
- SIMATIC Memory Card
- Criterios de selección de CPU
Laboratorio 1 — Reconocimiento físico de la maleta de entrenamiento: identificación de CPU, módulos SM/CM, fuentes, borneras y cableado de E/S contra el plano eléctrico.
-
Jornada 2 (2 horas)
Entorno de ingeniería TIA Portal
- Vista de Portal vs. Vista de Proyecto
- Hardware Detection
- Propiedades de la CPU
Laboratorio 2 — Creación de un proyecto desde cero y detección del hardware real conectado; configuración de marcas de ciclo y verificación con una baliza parpadeante.
-
Jornada 3 (2 horas)
Redes PROFINET y conexión online segura
- Configuración PROFINET
- Device Name
- Archivos GSDML
- Conexión online segura
Laboratorio 3 — Asignación de IP y Device Name a la CPU y a una periferia; simulación de pérdida de nombre de dispositivo y su recuperación.
-
Jornada 4 (2 horas)
Gestión de proyectos: Upload, Download y respaldos
- Carga y descarga (Upload / Download)
- Igualación Online / Offline
- Respaldo completo
- Estructura de bloques (introducción)
Laboratorio 4 — Upload del programa desde una CPU «desconocida», comparación Online/Offline y generación de un respaldo completo del dispositivo.
2 Día 2 — Lógica de Control y Señales Industriales 8 horas
-
Jornada 1 (1,5 horas)
Tipos de datos y estructura de bloques
- BOOL
- BYTE / WORD / DWORD
- INT / DINT
- REAL
- TIME
- OB1 (Main)
- FC (Funciones)
- DB (Bloques de datos globales)
- Direccionamiento absoluto
- Direccionamiento simbólico (PLC Tags)
-
Jornada 2 (1,5 horas)
Programación en KOP (Ladder)
- Lógica de contactos
- Evaluación de flancos (P / N)
Laboratorio 5 — Programación del arranque/parada de un motor con enclavamiento, paro de emergencia y contador de partidas mediante flanco.
-
Jornada 3 (2 horas)
Temporizadores y contadores IEC
- TON (retardo a la conexión)
- TOF (retardo a la desconexión)
- TP (pulso)
- CTU (contador progresivo)
- Aplicaciones prácticas
Laboratorio 6 — Secuencia de partida escalonada de dos motores con TON y alarma retardada; conteo de piezas con CTU y reset de turno.
-
Jornada 4 (1 hora)
Comparación y transferencia de datos
- Comparadores
- MOVE
-
Jornada 5 (2 horas)
Procesamiento de variables analógicas
- Señal analógica y rangos Siemens
- NORM_X (normalización)
- SCALE_X (escalamiento)
- Límites de alarma
Laboratorio 7 — Lectura y conversión de un sensor de temperatura (°C) y uno de presión (bar); configuración de alarmas HH/LL y prueba con generador de señal 4–20 mA.
3 Día 3 — Diagnóstico de Fallas, Redes y Troubleshooting 8 horas
-
Jornada 1 (3 horas)
Herramientas de diagnóstico online
- Tablas de observación (Watch Tables)
- Tablas de forzado (Force Tables)
- Referencias cruzadas (Cross-References)
Laboratorio 8 — Diagnóstico de un sensor «defectuoso»: monitoreo con Watch Table, bypass temporal con Force Table y rastreo con referencias cruzadas de una salida que se apaga sin causa aparente.
-
Jornada 2 (3 horas)
Resolución de problemas de hardware y red
- Búfer de diagnóstico (Diagnostic Buffer)
- Diagnóstico de topología PROFINET
- Herramienta Trace
- Rearme del sistema
Laboratorio 9 — El instructor induce tres fallas ocultas (nombre de dispositivo borrado, cable de red desconectado y error de programa que lleva la CPU a STOP); cada equipo debe diagnosticarlas usando búfer, topología y Trace.
-
Jornada 3 (2 horas)
Taller integrador y evaluación práctica
- Escenario de emergencia cronometrado
- Evaluación individual
- Cierre y entrega de certificados
Dirigido a
- Técnicos y mantenedores del área industrial
- Ingenieros de automatización y control
- Estudiantes y profesionales que quieran fortalecer sus conocimientos en PLC Siemens
- Personal a cargo del mantenimiento de sistemas con S7-1200 / S7-1500 y TIA Portal
Requisitos
- Conocimientos básicos de circuitos eléctricos, electrónica y sistemas digitales
- Comprensión general de los principios de automatización industrial
- Manejo de Windows a nivel usuario (experiencia con software de ingeniería es opcional)
- No es obligatorio tener conocimientos previos de programación de PLC: el curso parte desde los fundamentos
El curso incluye
- 9 laboratorios prácticos sobre maletas de entrenamiento reales
- Material de estudio digital
- Certificado de participación ControlSIM
- Coffee break
Equipamiento en sala
- Maletas de entrenamiento con CPU S7-1200 y S7-1500
- Módulos de expansión SM/CM, fuentes y borneras de E/S
- Periferia descentralizada sobre red PROFINET
- TIA Portal (STEP 7 y WinCC)
- Generador de señal 4–20 mA para los laboratorios analógicos

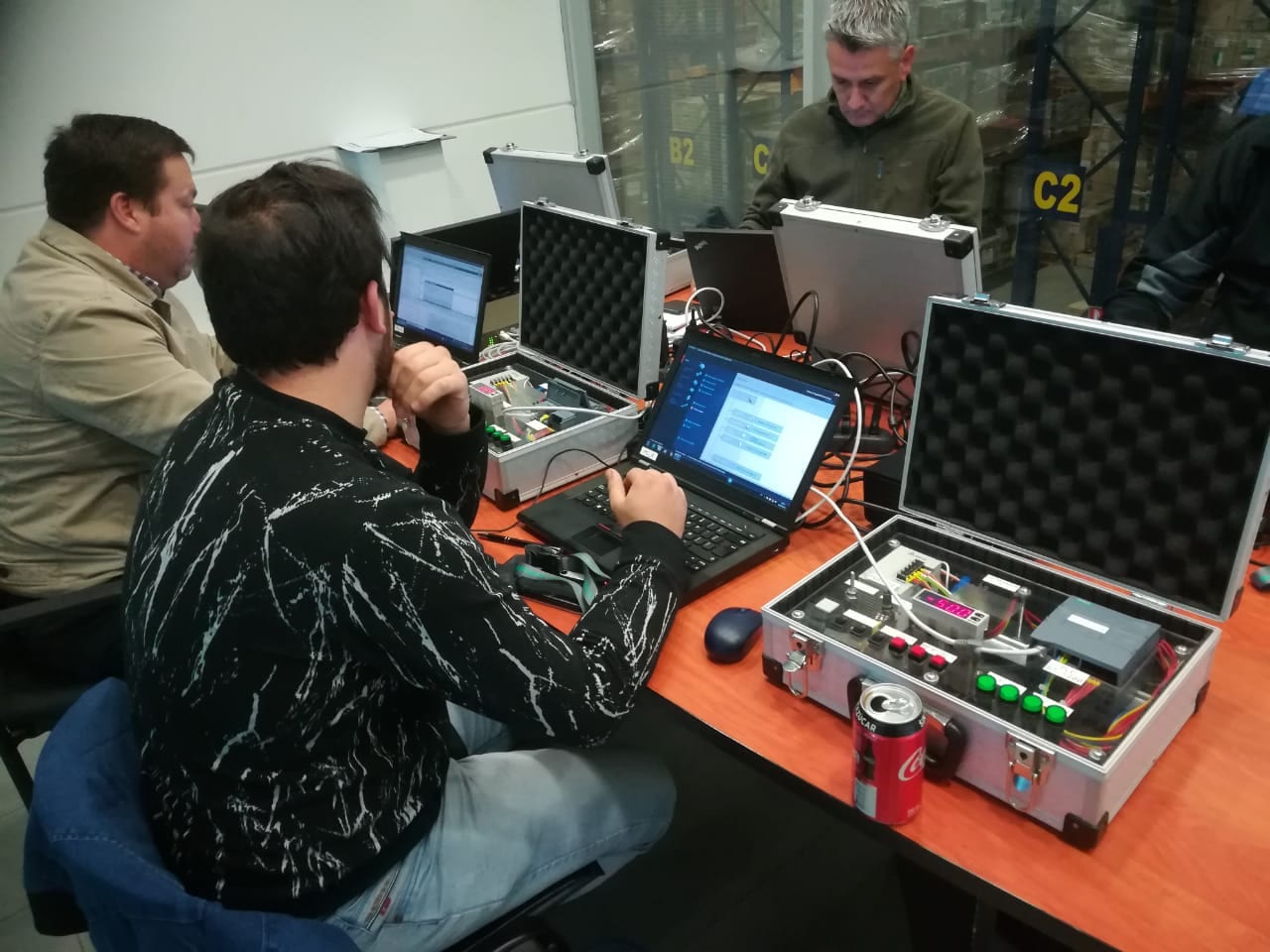

Fotos del curso
¿Lo quieres para tu equipo completo?
Dictamos este curso de forma cerrada en tus dependencias, adaptado al equipamiento que tienes instalado.
