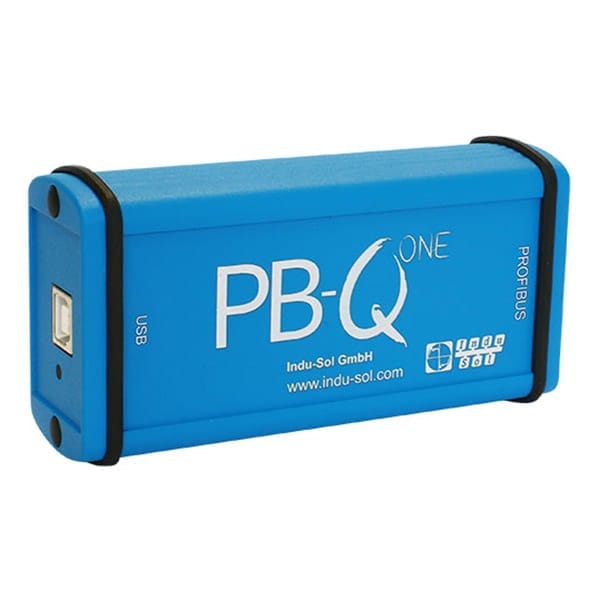

PB-Q One Analizador de Redes Profibus
El tester online para redes PROFIBUS: ¡conecte, mida y obtenga resultados!
¡Las tablas y los diagramas complicados e incomprensibles son del pasado! El tester PROFIBUS PB-Q ONE permite un mantenimiento moderno: obtiene resultados de medición precisos en segundos que se pueden evaluar fácilmente gracias a la pantalla gráfica basada en el principio de semáforo. Es el único dispositivo del mercado que ofrece una detección no reactiva y totalmente automática de la topología PROFIBUS en condiciones de producción en funcionamiento. Estas y otras características útiles del dispositivo multifuncional compacto lo hacen insustituible para todos los ingenieros de mantenimiento que se esfuerzan por lograr un diagnóstico de calidad simple en la red PROFIBUS.
Aspectos destacados de los tester PROFIBUS PB-Q ONE
- Único en el mercado: escaneo de topología totalmente automatizado durante el funcionamiento.
- Facilidad de uso, manejo bien estructurado.
- Medición de resultados en segundos.
- Evaluación sencilla mediante la función de semáforo.
- También apto para PROFIBUS PA (con adaptador adicional).
- Análisis físico y lógico completo para PROFIBUS DP & PA.
Ventajas con PB-Q ONE
✓ Ahorra tiempo: el PB-QO NE ofrece resultados de medición en segundos que pueden evaluarse fácilmente.
✓ Ahorra esfuerzo: el PB-QONE es fácil e intuitivo de usar incluso sin conocimientos previos.
✓ Ahorra dinero: el PB-QONE es un dispositivo multifuncional asequible que le ayuda en muchas tareas de mantenimiento PROFIBUS.
✓ Un dispositivo para física y lógica: el PB-Q ONE es un dispositivo multifuncional que evalúa de manera confiable tanto la física como la comunicación de su red PROFIBUS DP y PA.
✓ Un dispositivo para muchas tareas: con el PB-Q ONE tiene un dispositivo multifuncional asequible para la puesta en servicio, el mantenimiento, el servicio y la resolución de problemas de sus redes PROFIBUS.
Evaluación de la calidad de comunicación física y lógica de su sistema PROFIBUS

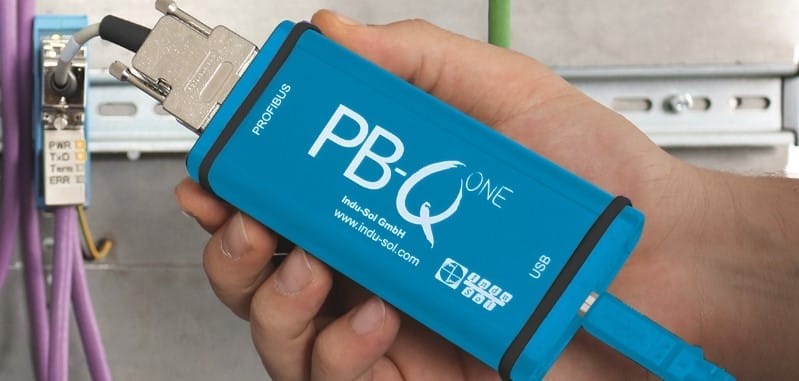

El PB-QONE es una herramienta para la evaluación completa de la calidad de la comunicación PROFIBUS. El hardware se conecta al sistema PROFIBUS mediante un adaptador suministrado.
Su operatividad simple e intuitiva y la evaluación clara de los resultados de la medición permiten evaluar de manera confiable el estado de la calidad de transmisión física y lógica en la red en segundos.
Además, el PB-QONE ofrece una determinación de topología totalmente automática y sin retroalimentación en condiciones de producción en funcionamiento. Como resultado, el PB-QONE registra la conexión real de todos los dispositivos de red e incluso identifica repetidores, puntos de medición y longitudes de cable entre los dispositivos. La pantalla gráfica muestra las ubicaciones de medición y las estructuras de los segmentos de un vistazo.
Esto hace que el PB-QONE sea ideal para todas las aplicaciones imaginables, como la certificación y la puesta en servicio, el mantenimiento y el servicio, así como la resolución de problemas.
Visualización simple de valores de calidad

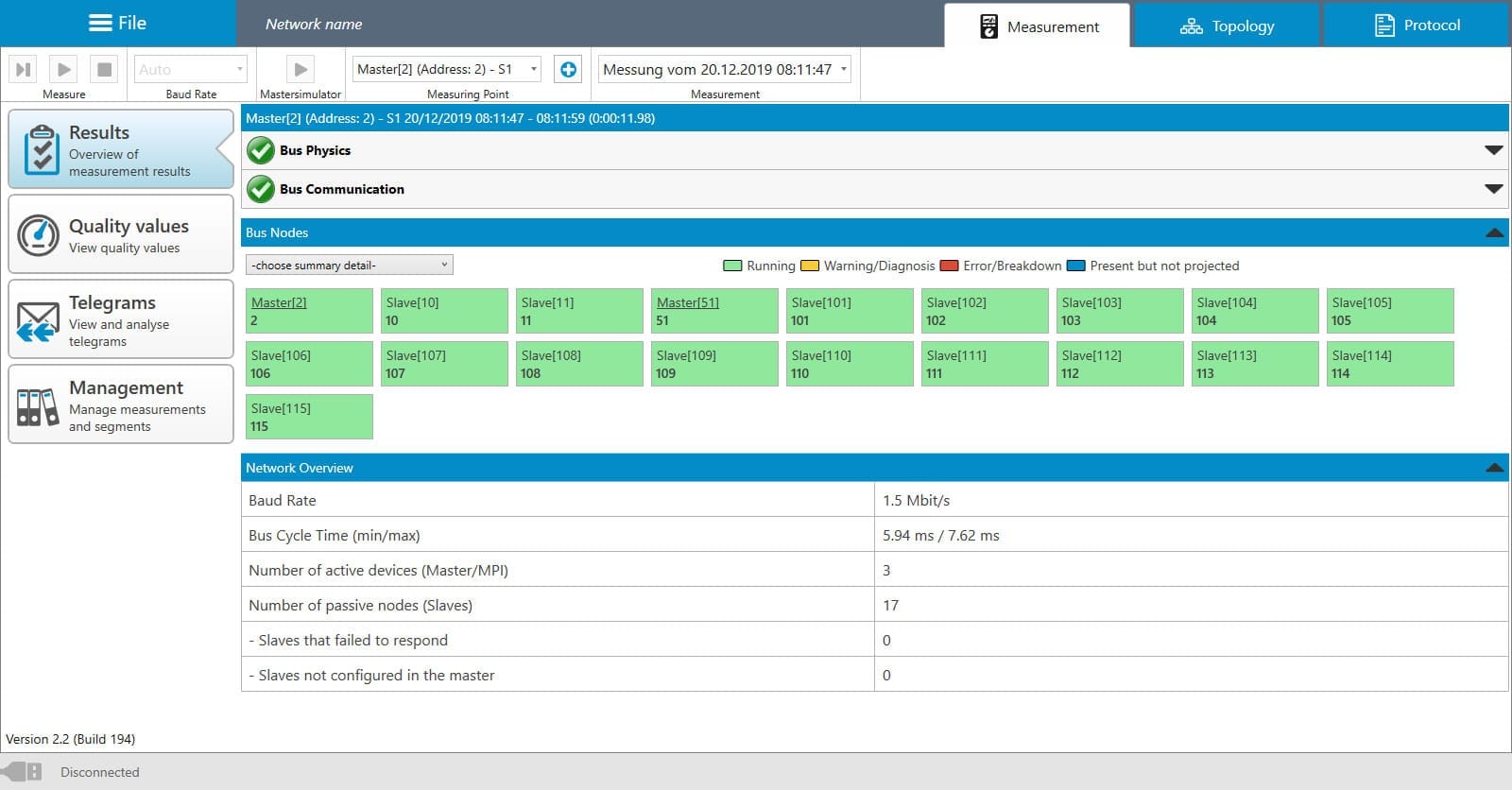

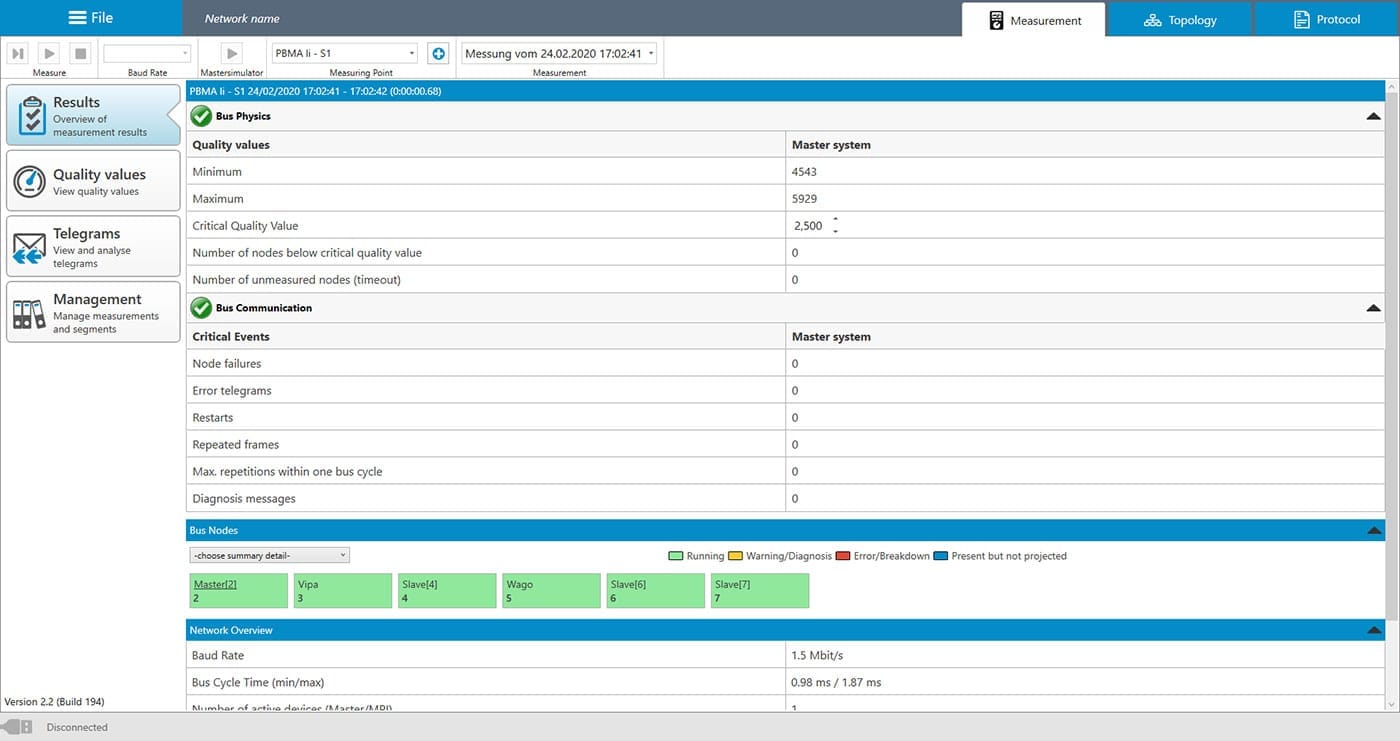

Vista de los resultados de medición.

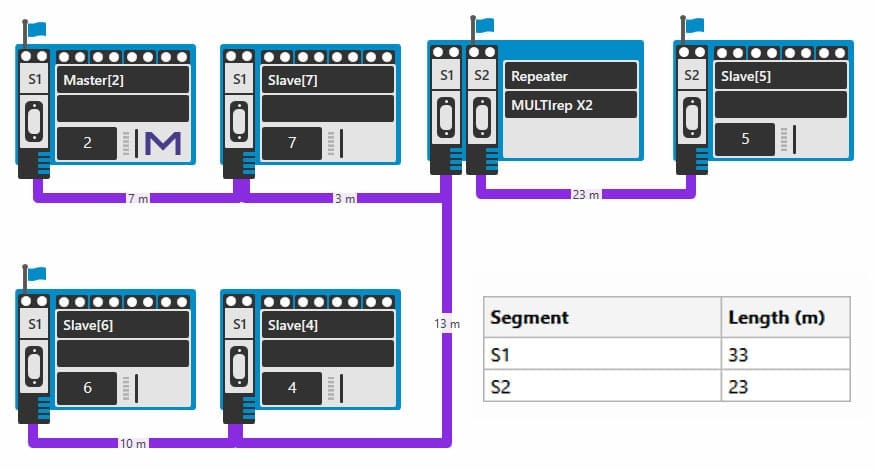

Topología con gestión del sitio de medición
Evaluación de la calidad física

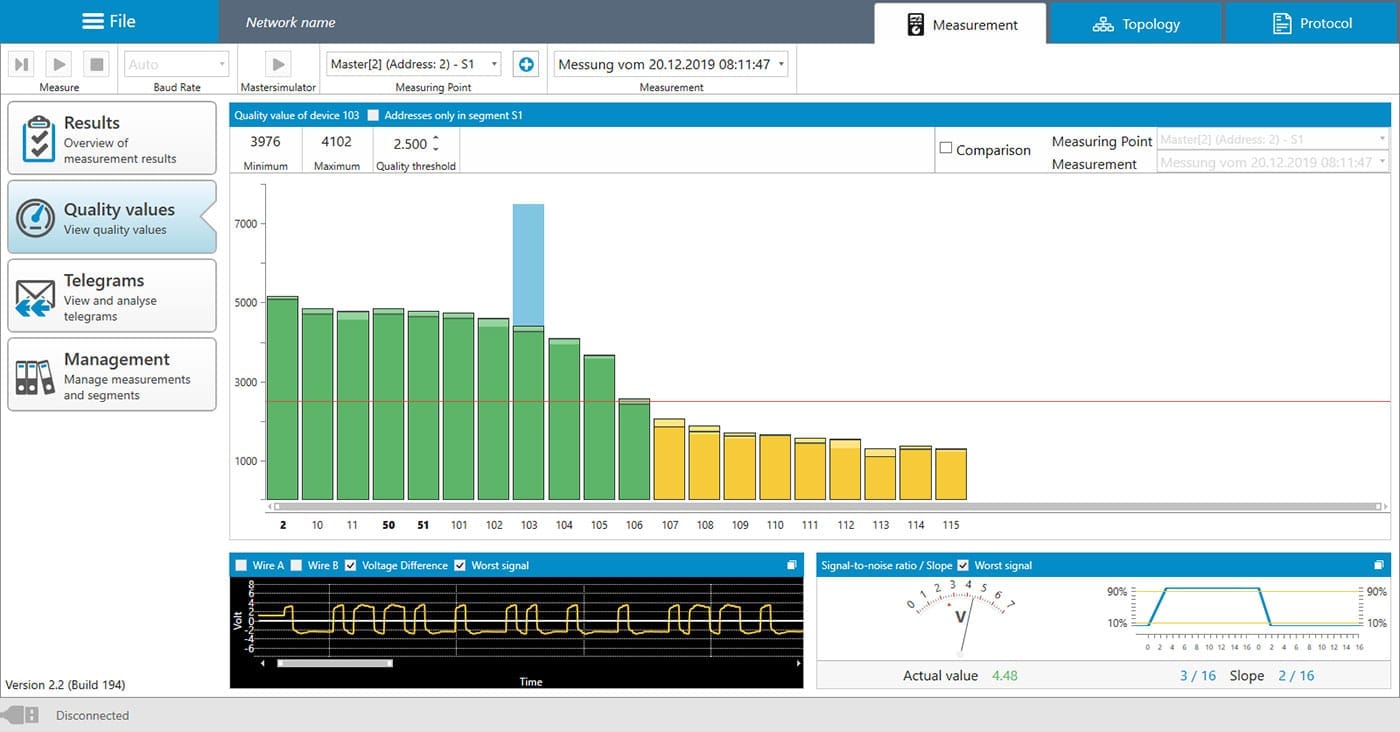

Calidad de la señal
El probador PROFIBUS puede determinar la magnitud de la diferencia de voltaje, así como las formas de las señales durante las transmisiones de telegramas PROFIBUS. Los resultados se visualizan en forma de diagrama de barras, mostrando un valor de calidad para cada dispositivo de bus analizado.
**Los niveles de las barras (en verde, amarillo o rojo) infieren una medida de la calidad de transmisión física que incluye una evaluación del voltaje diferencial, los flancos ascendentes y la respuesta transitoria. Como resultado, todos los efectos capacitivos, inductivos y resistivos se vuelven visibles.**
Relación señal / ruido
La relación señal / ruido indica la distancia más corta entre un «0» lógico y el «1» lógico. Muestra hasta qué punto la señal de un dispositivo se ve afectada por interferencias externas o fluctuaciones de señal. Ayuda a reconocer errores físicos esporádicos.
Evaluación de la calidad de la comunicación
Detalles del dispositivo
Todos los dispositivos de bus se presentan en forma de diagrama de árbol, incluida la dirección, el nombre del módulo y el símbolo del dispositivo. El resaltado de color (verde, amarillo, rojo) proporciona una evaluación rápida del estado de cada dispositivo.

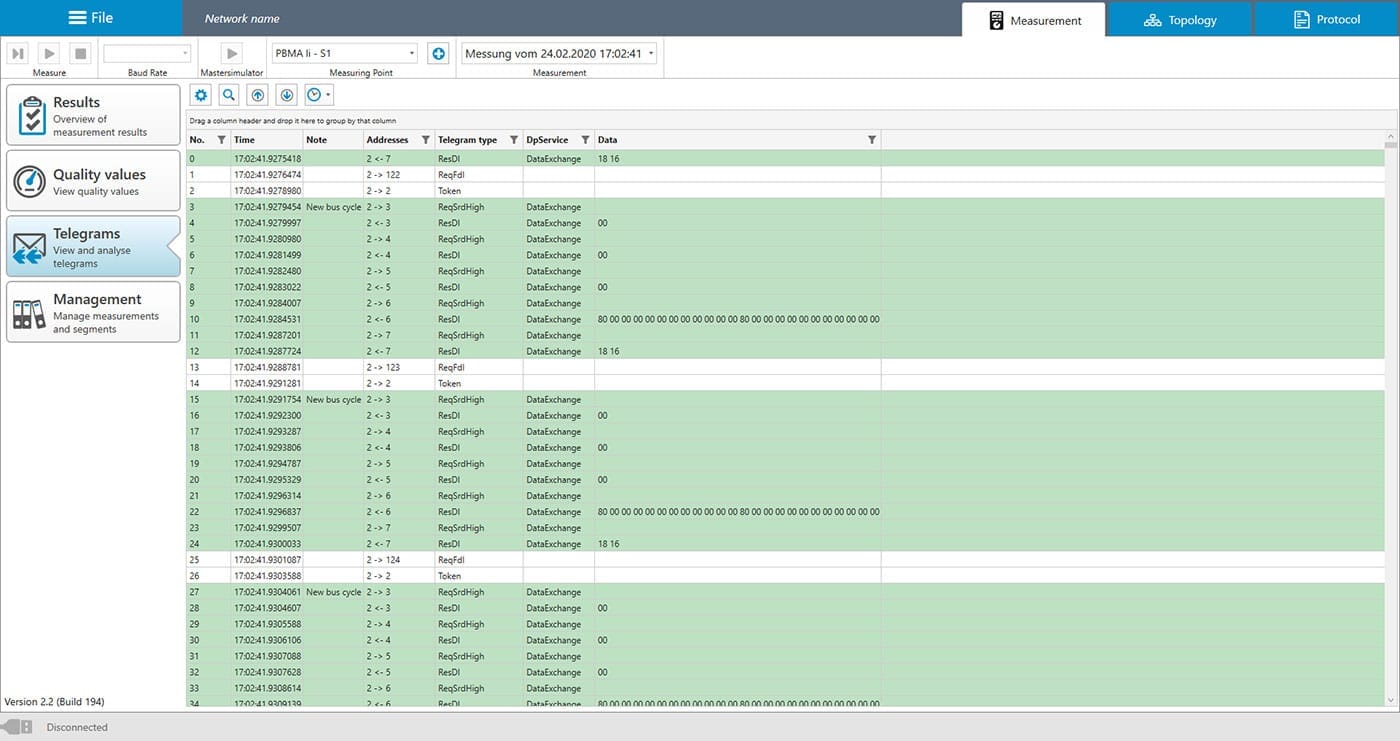

Modo telegrama
El modo de telegrama amplía la gama de análisis. Hay disponible una gran cantidad de filtros y activadores para analizar el tráfico de datos en términos de eventos, pero también de cierto contenido de datos.
Simulador maestro
El simulador maestro integrado está diseñado para determinar la topología de bus realmente cableada y analizar la calidad de la señal de los dispositivos de bus conectados. El simulador maestro se utiliza en el modo fuera de línea sin SPC.
Detalles técnicos
Interfaz PROFIBUS: sub-D de 9 polos
Interfaz USB: USB 2.0
Velocidad de transmisión: 9,6 kBit / s – 12 MBit / s
Suministro de voltaje: aprox. 0,5 A a través de USB
Dimensiones (Al x An x Pr): 60 x 117 x 35 mm
Sistema de protección: IP20
temperatura de funcionamiento: 0 ° C a +50 ° C
Temperatura de almacenamiento: -20 ° C a +70 ° C
Conformidad: CE
