Profinet INspektor de Indu-sol
PROFINET-INspektor® NT es una importante herramienta de diagnóstico para la certificación, puesta en marcha e inspección de nuevas redes PROFINET instaladas. Dependiendo de las funciones de disparo predefinidas, los eventos se registran en PROFINET-INspektor® y se resumen y almacenan por dispositivo. De este modo, el INspektor® detecta valores de calidad como la carga de la red, el rendimiento de los datos, la frecuencia de actualización, los huecos de los telegramas y la fluctuación de los telegramas, que reflejan el estado actual de la calidad de la comunicación. Estos parámetros sirven como criterios de puesta en marcha e inspección para nuevas instalaciones, pero también como información importante para el mantenimiento y el servicio (remoto).
Funciones probadas
- Aceptación según la guía de diseño PROFINET y la guía de puesta en marcha de PROFIBUS & PROFINET International análisis y evaluación independientes de la comunicación PROFINET en tiempo real.
- Determinación de topología incl. gestión de activos
Descripción detallada y presentación de la red PROFINET. - Informe de aceptación completo con toda la información relevante del evento.

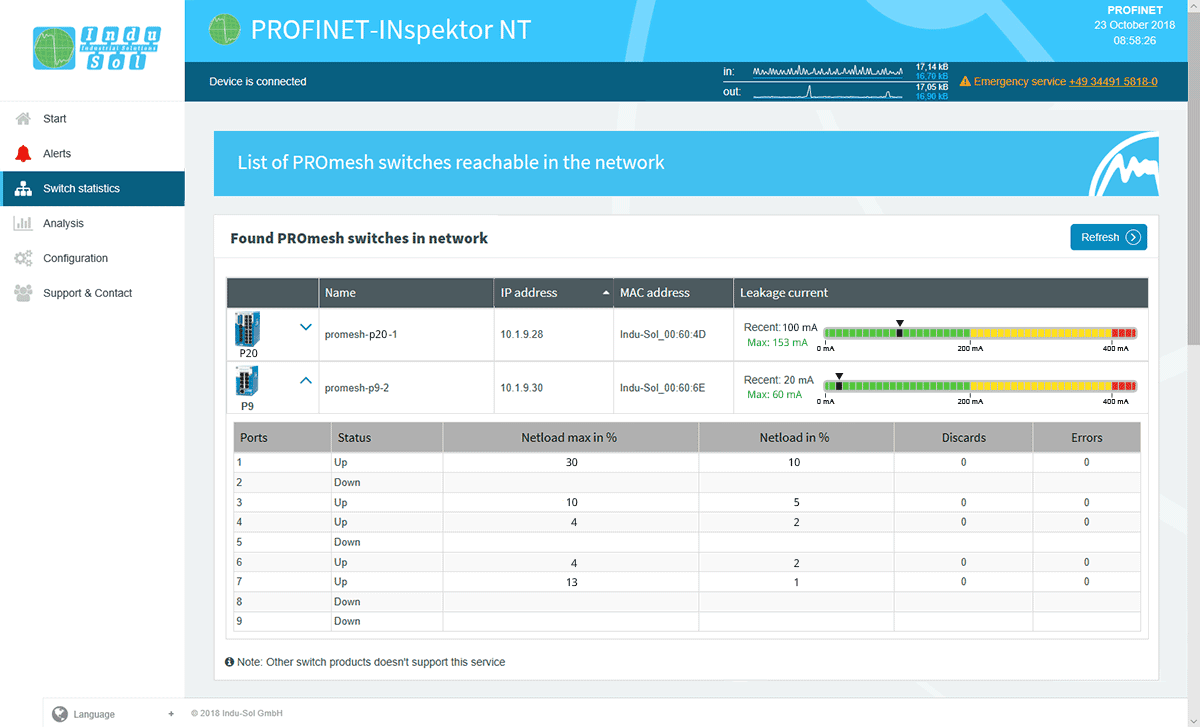

- Representación de los interruptores PROmesh
Visualización de estadísticas de puertos relevantes para el estado y corrientes de fuga. - Valores de umbral de autoaprendizaje: los valores de umbral se determinan automáticamente para la alarma después de la prueba de aceptación.
- Pantalla táctil que muestra errores directamente.
- Estadísticas de jitter para todos los dispositivos.
- Opción para realizar diagnóstico de red activo o pasivo.
- Supervisión ininterrumpida, incluso con una carga neta elevada.
- Sincronización a través del servidor de tiempo.
Funciones de seguridad de PROFINET-INspektor® NT
- Detecta dispositivos nuevos y desconocidos en la red.
- Registra la programación o manipulación no autorizada del controlador.
- Identifica incluso los picos de carga más pequeños al resolver cargas de red exactas al milisegundo.
- Reconoce la manipulación de telegramas basada en un aumento de la fluctuación.
Estadísticas

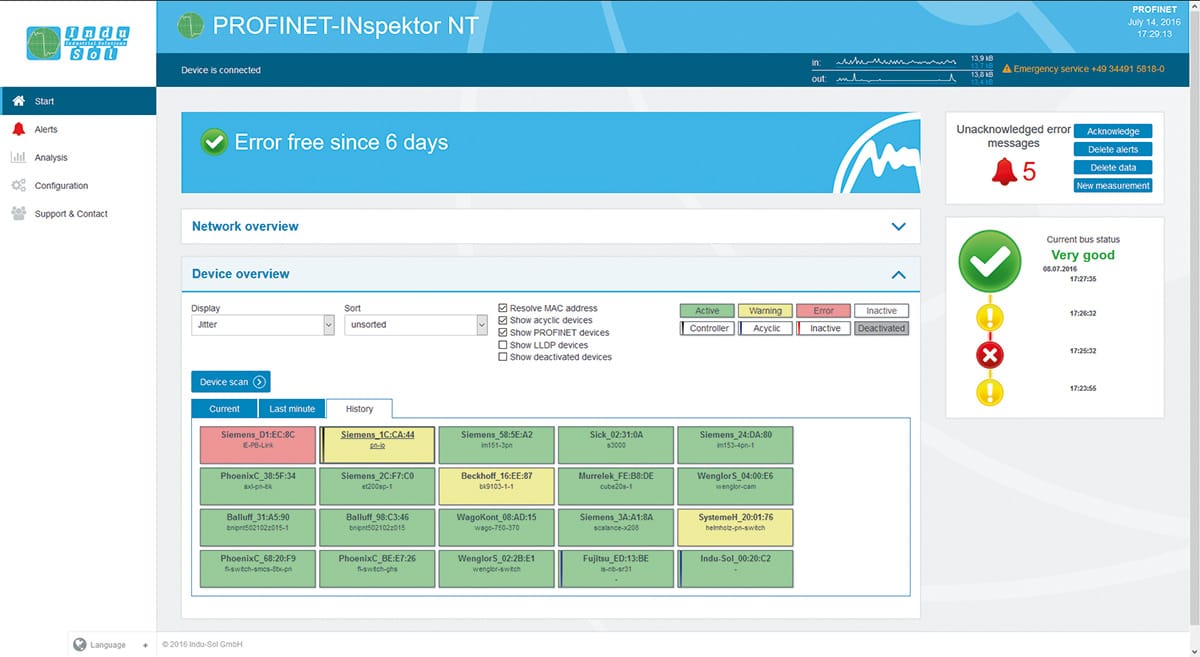

Visión General

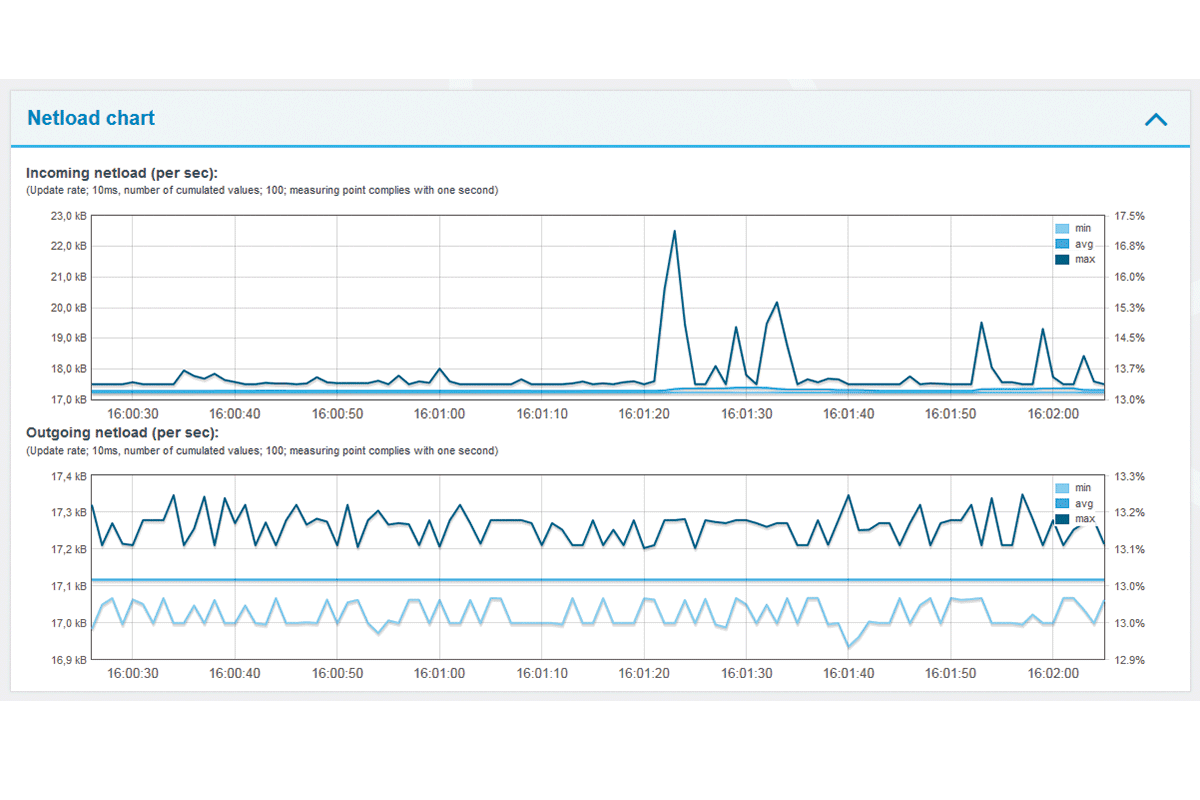

Carga de red

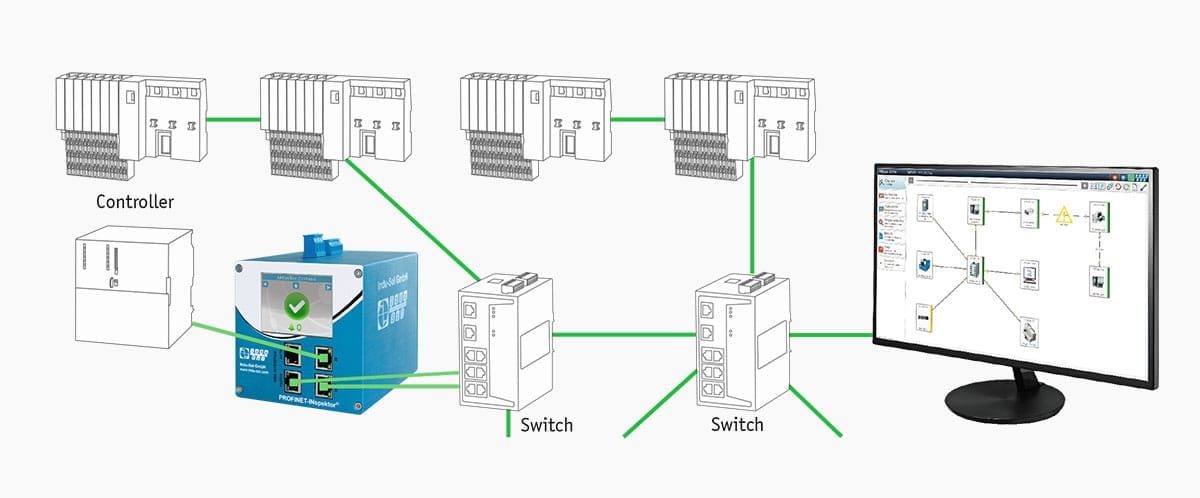

PROFINET INspektor® NT como monitor de red continuo
El análisis permanente del estado de la red es esencial para garantizar la comunicación PROFINET sincronizada en tiempo real o para obtener una visión general de la cantidad de comunicación extrínseca (por ejemplo, Ethernet mediante sistemas de cámaras y pantallas).
